背景技术：

随着城市大气污染及地面污染的增多，雨水径流污染愈加严重，尤其是污染物较多的初期雨水(简称初雨)，据调查，有些地区的初雨的污染物指标最高值以远远高于典型城市生活污水，因此对于初雨进行收集处理是十分必要的。在城市排水工程的合流制管道系统中，通常是利用截流井截流晴天污水和初期雨水，并通过污水管将截流下来的晴天污水和初期雨水输送至污水处理厂进行处理，但现有合流制管道系统中的截流井功能简单，不但无法控制污水管的污水流量，也不能有效识别初雨，无法安全行洪。

技术实现要素：

为了克服上述现有技术的不足，本实用新型提供了一种可实现晴天的污水截拦功能，及雨天时初期雨水的拦截功能，并通过在线监测各级系统及液位控制系统，实现内部设备的自动化工作，自动控制闸门开启或关闭，潜水排污泵的自动起停，真正做到“晴天零直排,雨天初期雨水进污水管线，后期雨水入河”的智慧截流井。

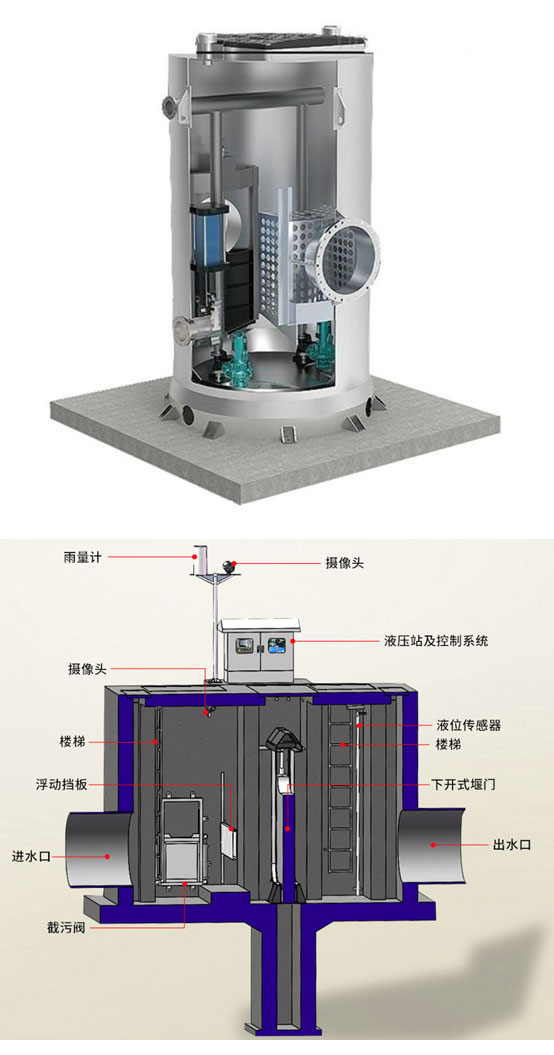

本实用新型所采用的技术方案是：一种智慧截流井，包括筒体，筒体侧面设置进水管、雨水出水管、污水排水管、污水压力排水管，雨水出水管防倒灌的排水闸，污水排水管的排污闸，以及压力排水管所配套的潜水排污泵、压力管道、止回阀、闸阀，截流井内部设备根据水量的大小及液位实现自行开启和关闭。在主体设备筒体内部设置进水管水中的杂物的可提升拦污格栅，雨水出水管防倒灌的排水闸。本实用新型的一种智慧截流井，实现晴天的污水截流功能，还可以实现通过对雨水的监控，实现初期雨水截流，后期雨水的直排，做到晴天零直排,雨天初期雨水零直排，后期雨水直排入河，且具有防倒灌作用。该截流井建造简单，可操作性强，能够实现连续平稳运行。

进一步地，雨水出口还设有雨水出口闸阀，用于打开或者阻断雨水出口，雨水出口闸阀连接plc控制装置，从而防止外部水流倒灌。

进一步地，筒体的底部还设有潜水排污泵，所述潜水排污泵依次连接竖直压力管道和横向污水管道，竖直压力管道或横向污水管道上布置止回阀和闸阀，闸阀处于常开状态，维修时关闭闸阀。

进一步地，潜水排污泵位于筒体底部位置还固定有潜水排污泵耦合底座及导杆，以便于潜水排污泵与压力管的连接方便且无渗漏。

进一步地，雨污进水口、雨水出口和污水排水口设置可根据现场实际情况布置在相应的位置，以便于更好地将进入水体进行分流。

进一步地，可提升拦污格栅通过格栅导杆放置在支撑座上，并且可提升拦污格栅沿导杆轻松的由筒内提升出来清掏所拦截污物及可提升拦污格栅保养维修。

进一步地，顶板上连接有至少两根排气管，用于实现筒体内外空气流通，定时卸除筒体压力以及排出废气的功能，具体地还可以在排气管连接废气处理装置，对环境的污染能有所缓解。

进一步地，顶板对应可提升拦污格栅以及潜水排污泵的顶部位置分别设有一个可旋转打开的格栅拦污吊装口盖以及可旋转打开的潜水排污吊装口盖。

进一步地，可旋转打开的格栅拦污吊装口盖以及可旋转打开的潜水排污吊装口盖设置气动弹簧，以便于盖的轻松打开。

进一步地，筒体内设有液位变送器和液位浮球开关，当液位变送器数据丢失或发生故障时，plc控制装置控制打开液位浮球开关，进而控制潜水排污泵的工作状态。

与现有技术相比，本实用新型的有益效果是：本实用新型的智能截流井相比与传统截流井，不仅可以实现晴天的污水截拦功能，还可以实现通过对雨量的监控，实现自动污水排放的切换，具有对雨量的监测功能。还可以根据雨量的大小或液位的变化，控制闸门开启或关闭，真正做到“晴天零直排,雨天减少雨水进入污水网”。

2.我公司生产集污水收集、排放于一体的智能型污水截流井/泵站。

该新型污水截流井/泵站的主体采用耐高温耐高压的高强度纤维玻璃钢制造预制筒体，潜水排污水泵、智能型自动控制系统等各种设备部件，一体化置于可移动的预制筒体内。预制筒体竖立式埋入8～10米深的地下，全自动控制，无须人工操作。

该泵站高度集成化，泵体土建工程仅为传统混凝土结构的十分之一；泵站采用密封装置，整体埋于地下深处，无异味溢出。可用于城市街道、大型工矿企业等的污水收集、输送和排放以及江河湖泊各类水系的调水排水。

一体化智能截流井、截流泵站厂家

适用工况环境:(1)合流管截污、初期雨水截污,(2)小区排水管与道路市政管道衔接(3)道路交口管道衔接处(4)河道排放口

晴天时，进水口内全部为污水，水量较小，井体内的水位低，自控截污装置闸板处于开启状态，此时污水全部经由装置开口流向污水管网；同时雨水口闸门处于关闭状态，还能防止河水倒灌进入雨水井。

降雨初期，进水口的流量逐渐增加，井体内的水位也随之逐步上升，此时液位内置浮球感应信号，污水口闸门开始关闭，雨水口闸门全部打开。

随着现状合流管内水位下降，浮球感应信号，带动太阳能自控截污装置闸板逐步开启，并恢复到初始状态。
